速斷保護一般應用在電流級差保護的第一段保護

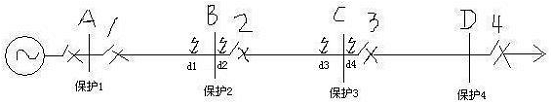

對于僅反應于電流增大而瞬時動作的電流保護，稱為電流速斷保護。為優先保證繼電保護動作的選擇性，就要在保護裝置起動參數的整定上保證下一條線路出口處短路時不起動，這在繼電保護技術中，又稱為按躲過下一條線路出口處短路的條件整定。以右圖所示的網絡接線為例，假定每條線路上均裝有電流速斷保護，對于安裝在A母線處的保護1來講，其起動電流必須整定得大于d2點處短路時，可能出現的最大短路電流。即在最大運行方式下B母線上三相短路時的電流。

為了保證其可靠性，引入可靠系數K=1.2~1.3。

電流速斷保護的主要優點是：簡單可靠，動作迅速，因而獲得了廣泛的應用。但由于引入的可靠系數，所以不難看出，電流速斷保護的缺點是：不能保護本線路的全長，且保護范圍直接受系統運行方式變化的影響。運行實踐證明，電流速斷保護的保護范圍大概是本線路的85%~90%。
