固定式環網高壓開關柜應滿足"交流金屬封閉開關設備標準"的有關要求,由柜體和斷路器二大部分組成,柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。
材料組成:
冷軋鋼板或角鋼(用于焊接柜)、鍍鋅鋼板(用于組裝柜)、不銹鋼板(不導磁性)、鋁板(不導磁性)、赫茲曼使用的是敷鋁鋅鋼板(更抗腐蝕、保護切割面)。
柜體的功能單元:
主母線室(一般主母線布置按"品"字形或"1"字形兩種結構)、斷路器室、電纜室、繼電器和儀表室、柜頂小母線室。
柜內常用一次電器元件(主回路設備)常見的有如下設備:
電流互感器簡稱CT、電壓互感器簡稱PT、接地開關、避雷器、隔離開關、高壓斷路器、高壓接觸器、變壓器、高壓帶電顯示器、絕緣件、高壓電抗器、負荷開關、高壓單相并聯電容器。

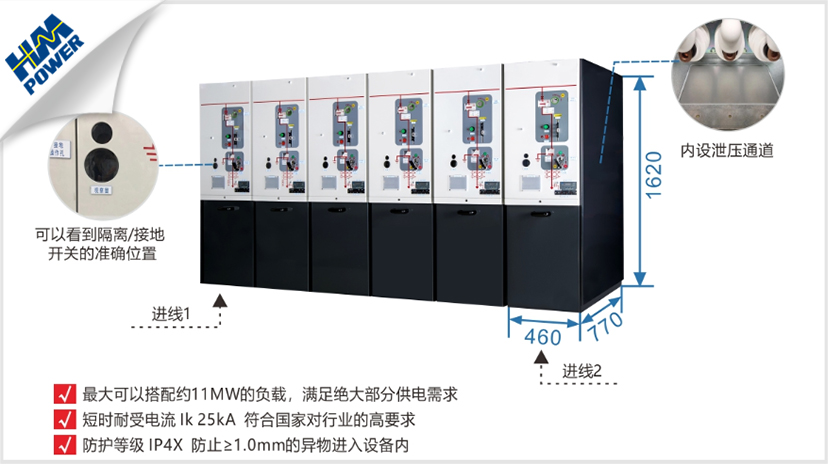

赫茲曼電力12kV固定式環網高壓開關柜——SR-12(XGN99)常壓密封空氣絕緣開關柜,是中瑞合作典范赫茲曼電力(廣東)有限公司集全球智能配網資源,傾力研制的無六氟化硫(NO SF6)智能中壓開關設備,有環保、緊湊小型化、智能高可靠等特點,并且滿足全球?qū)ο拗茰厥覛怏w排放的要求和建設智能電網的需求,為我國建設智能電網提供環境友好型的智能配網全面解決方案。
SR-12設計合理,內部磁場分布均勻,結構緊湊小型化,符合DLT 404-2007標準中“12kV設備相間和相對地的最小空氣間隙滿足125mm,帶電體至門滿足155mm”的要求,擴展簡便,適用于未來智能電網配網自動化的升級改造。
