10kV一二次融合成套環網箱 SR-12/630-20-PT+L+B

運行參數

• 額定電壓Ur 12kV
• 頻率fr 50HZ
• 額定電流Ir 630A
• 短時耐受電流Ik 20kA

應用場合

1）電廠、變電站的發配電系統。 2）汽車制造、鋼鐵、石油化工和礦山的工業領域。 3）郵電、銀行、碼頭機場等基礎設施。 4）高層建筑、超級市場、智能大廈等商業建筑和住宅。

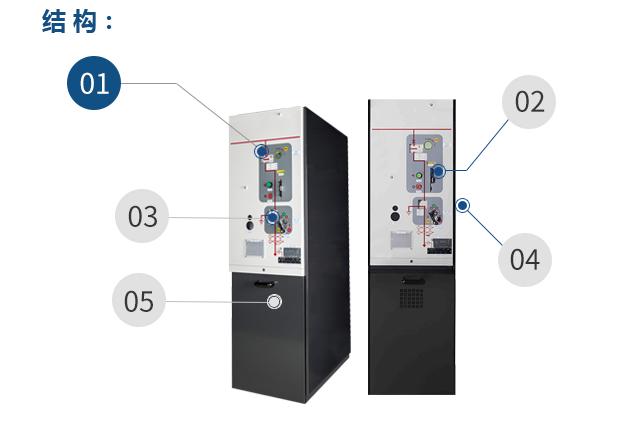

產品優勢

01緊湊型環保斷路器開關柜

02SCR理念設計的操作機構：簡潔、緊湊、可靠

03三工位隔離/接地開關，狀態可視

04標準化擴展方式，左右均可便捷擴展

05小型化，體積與SF6充氣柜相當

3大體系6大優勢45年設計壽命

* 采用分相絕緣結構，無相間短路爆炸的危機

* 采用擋板式機械連鎖操作設計，杜絕在誤操作情況下將操作手柄插入操作孔，滿足五防要求，爆炸設備的使用安全

* 配備獨有的故障檢測系統，不僅可以檢測短路電流，而且可以檢測非常小的中性點不接地系統和中性點經高阻抗接地系統的單項接地故障電流，提高供電可靠性。

* 配置一體化智能測控組件，可實現測量數字化，控制網絡化，狀態可視化和信息互動化。

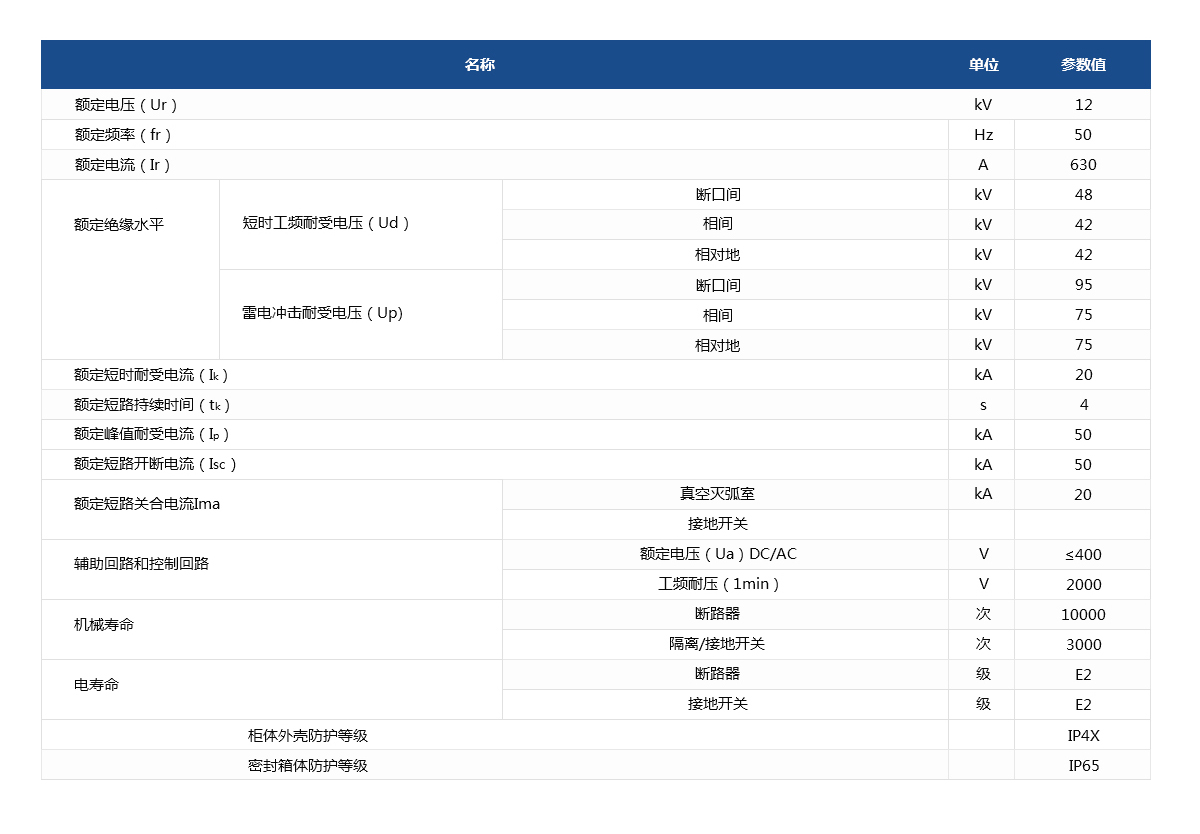

常壓密封空氣絕緣環網柜自動化成套設備SR-12/630-20-B 參數圖

安裝說明

使用環境
